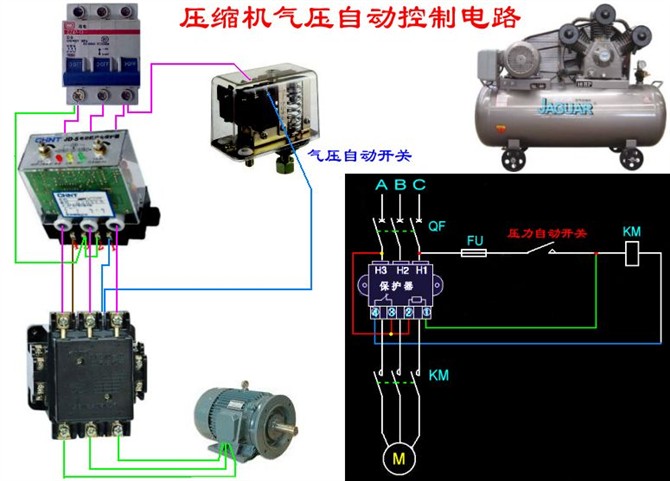

压缩机气压自动控制电路
发布时间：2018-06-17 14:32:13
二、配線
2-1
配線說明
2-2
系統配線圖plc编程培训
2-3
主端子回路說明
2-4
控制端子回路說明
打開輸入
輸出側端子滑蓋及控制板端子滑蓋后，露出各接線端子排，檢查各主回路電路及控制回路電路
之端子是否標示清楚及接線時注意以下各項說明，千萬不要接錯線。
;
交流電機驅動器的主回路電源端子
R/L1, S/L2, T/L3
是輸入電源端。如果將電源錯誤連接于其它端
子，則將損壞交流電機驅動器。另外應確認電源應在銘牌標示的允許電壓
/
電流範圍內
(
參考高级电工培训
1-1
產品
外觀之銘牌說明
)
。
;
接地端子必須良好接地，一方面可以防止電擊或火災事故，另外能降低噪聲干擾。
;
各連接端子與導線間的螺絲請確實鎖緊，以防震動鬆脫產生火花。
DANGER
;
若要改變接線，首先應關掉運轉的變頻器電源，因為內部回路直流部分濾波電容器完
全放電需要一定時間。為避免危險，用直流電壓表量測輸入端子，確認電壓值小于
25Vdc
安全電壓值后，才能開始進行配線。若使用者未讓變頻器充分時間放電，內
部會有殘留電壓，此時進行配線會造成電路短路並發生火花現象，所以請使用者最
好在無電壓條件下進行作業以確保自身安全。
;
配線作業應由專業人員進行。確認電源斷開（
OFF
）后才可作業，否則可能發生感電
事故。
;
配線時，配線線徑規格之選定，請依照電工法規之規定施行配線，以策安全。
;
完成電路配線后，請再次檢查以下幾點：
1.
所有連接是否都正確無誤
?
2.
有無遺漏接線
?
3.
各端子和連接線之間是否有短路或對地短路
?
