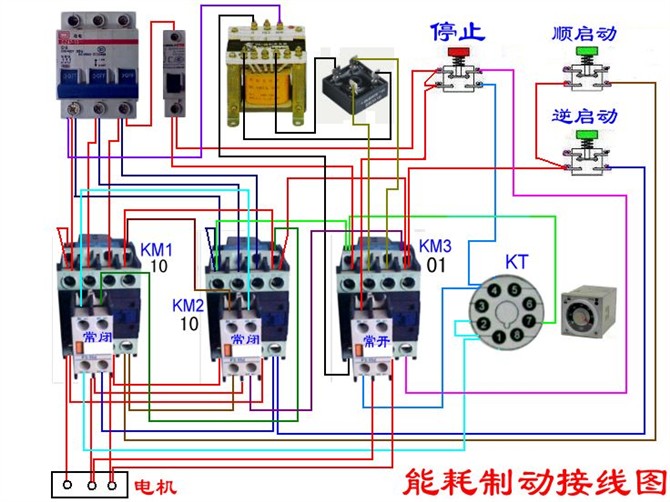

能耗制动接线图
发布时间：2018-06-14 10:19:26
表2—6中B、C部分为直流电抗器安装孔定位尺寸；
2．采用柜内安装方式时，建议将直流电抗器立式安装于机柜底部，电抗器与变频器的距离应大于35cm，并尽量避开变
频器的进风口；若柜内通风条件差，建议给电抗器增加风扇强迫风冷，以免环境温度过高。
3．操作面板及安装盒尺寸
图a 操作面板 图b 安装盒
图2－4 操作面板及安装盒西门子plc编程培训
2.3 选配件
以下所有的选配件，如有需要，请向我司另外订购。
2.3.1 LCD操作面板
型号：TDP-LCD03
语言版本：中、英文可选
LCD操作面板可实现参数的快速复制。
界面结构：如图2－5所示，分为主显示区，操作提示区
和操作提示说明三部分。
主显示区：配合LED显示内容，对现有状态参数和操作
进行显示和说明。
操作提示区：提示下一步可以选择的操作，如有多个操
作可供选择时，这些操作内容将在提示区内循环显示。
操作提示说明：对操作提示区显示进行文字说明。
频率设定方式
E/D 切换参数西门子变频器维修培训
主显示区
操作提示区
FREQ SET
E/D DATA SET
主显示区
操作提示区
图2－5 LCD显示界面示意图
2.3.2 制动组件
1．制动单元
